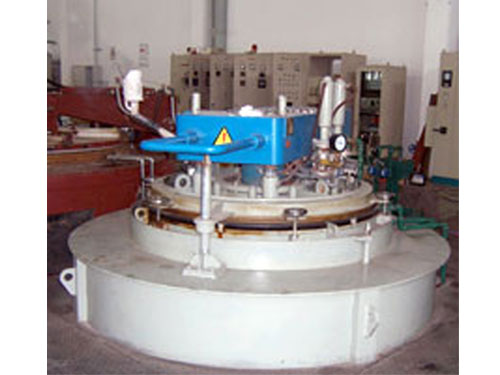

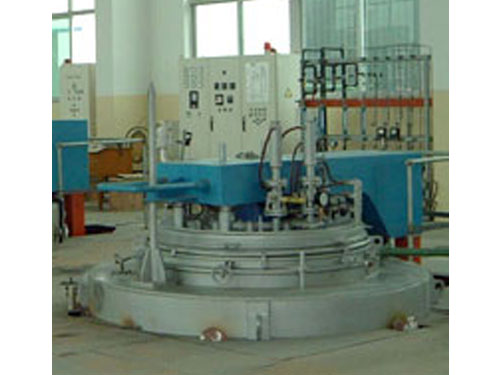

RQD井式气体渗碳炉

1.用途
    本系列渗碳炉系周期式作业炉,适用于低碳钢、低合金钢制品进行高炉压渗碳或碳氮共渗、正火、淬火、调质等热处理,是RQ3系列渗碳炉的换代产品。

2.结构简介
    本系列渗碳炉由炉体和电控两部份组成。炉体部份主要包括炉壳、炉衬、炉罐、加热器、炉盖、升降机构及冷却风机。
    炉壳由钢板与型钢焊接而成;炉衬采用节能型超轻质耐火砖、硅酸铝纤维与优质保温材料组成复合炉衬;炉罐用高强度耐热钢板焊接而成;炉盖上设有强力搅拌风机,其优良的密封性能保证了高炉压渗碳的实施;还设有三通滴量器、排气管、试样管及氧探头保护管,排气管上有一旁路接嘴供连接U形压力计用;炉盖与炉罐之间采用石棉盘根密封外通水冷,并设有手轮压紧装置以减轻劳动强度;加热器用高合金电阻丝绕制成螺旋状或电阻带绕制成波纹状放置于炉膛周围搁砖上;升降机构为电机带动蜗轮减速机驱动或液压系统控制完成;炉体上下均设有环形风道供快速冷却,以提高工作效率。(RQD-150-9以上炉型均为悬吊无底马弗罐,炉体下部为油密封或沙密封。)
    电控部份主要包括温控、操作及气控三部份。温控采用日本进口岛电表与可控硅实行PID控制,另配记录仪记录完整工艺曲线,并可超温报警;操作采用按钮加灯光显示,实现对风机运转、加热器通断及炉盖升降等动作的控制;碳控为选配件,可采用北京培特的碳势控制仪加氧探头,实现对炉内碳势的自动控制。

主要技术参数

     名称



型号

额定功率

额定温度

最大装炉量

炉膛尺寸

直径×深度

外形尺寸

××

质量

KW

Kg

mm

mm

Kg

RQD-25-9

25

950

50

Φ300×450

1800×1400×2400

2400

RQD-35-9

35

950

70

Φ300×600

1800×1400×2450

3000

RQD-60-9

60

950

150

Φ450×600

1950×1550×2450

3800

RQD-75-9

75

950

220

Φ450×900

1950×1550×2600

4800

RQD-90-9

90

950

400

Φ600×900

2050×1700×2600

5700

RQD-105-9

105

950

500

Φ600×1200

2050×1700×2900

6500

RQD-230-9

230

950

2000

Φ1200×1800

2950×2300×3500

10500

RQD-270-9

270

950

5000

Φ1500×2100

3300×2700×3800

12000

RQD-390-9

390

950

8000

Φ2000×2500

3800×3200×4200

15000





 注:本公司主要是根据用户的使用要求设计、制作适合企业发展及生产需要的产品,为用户量身而定的设备更能为企业带来好效益。
